1、適用范圍：

適用于消防噴嘴流量特性試驗。

   按設計給定的充滿密度灌裝滅火劑并沖壓至貯存壓力，放置2h后安裝在試驗裝置上。安裝好噴嘴，自動啟動容器閥，記錄噴嘴前壓力和滅火劑質量對時間的變化曲線。根據噴嘴公稱實際孔口面積，計算出不同噴射壓力下噴嘴單位孔口面積的質量流量。

2、符合標準

2.1符合GB25972-2010《氣體滅火系統及部件》第6.17節噴嘴流量特性試驗；

2.2符合GB16669-2010《二氧化碳滅火系統及部件通用技術條件》第6.17節噴嘴流量特性試驗；

2.3符合GA400-2002《氣體滅火系統及零部件性能要求和試驗方法》第6.16節噴嘴流量特性試驗；

3、主要技術參數：

3.1滅火劑貯存容器：由送檢單位提供，需具備以下條件：

3.1.1充裝密度和貯存壓力符合GB25972-2010第5.1.1.2節標準；

3.1.2容器容積：≥70L；

3.1.3適用于最大噴嘴代號64，等效單孔直徑為50.80mm；

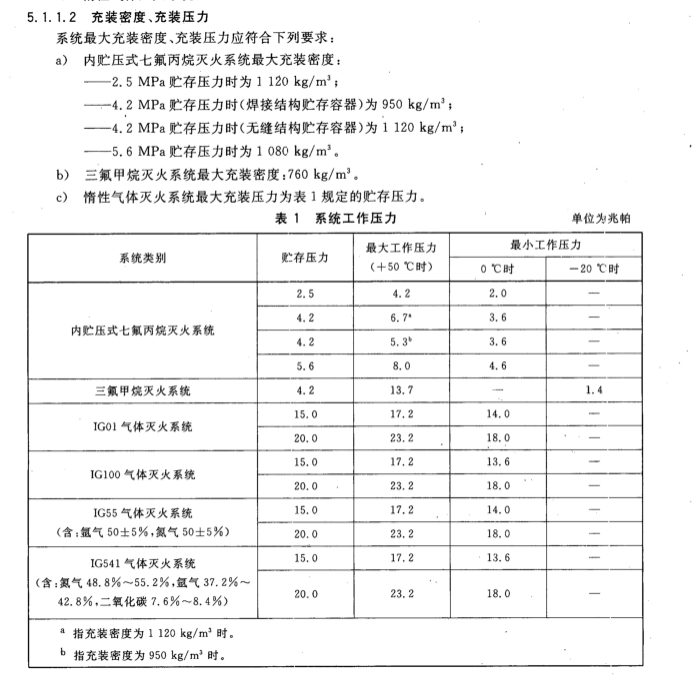

圖2、充裝密度和貯存壓力

3.2連接管道：直徑為DN65,配有容器閥；

3.3荷重傳感器(電子稱)：量程為100kg，分度值為2g，輸出為4~20mA；

3.4壓力傳感器：量程為0~25Mpa，分度值為0.05Mpa；

3.5數據采集與處理：

3.5.1采用計算機+模塊方式采集數據；

3.5.2計算機軟件自動記錄噴嘴前壓力和滅火劑質量對時間的變化曲線；

3.5.3根據噴嘴孔徑面積，在不同噴射壓力下實時顯示噴嘴單位孔口面積的質量流量；
